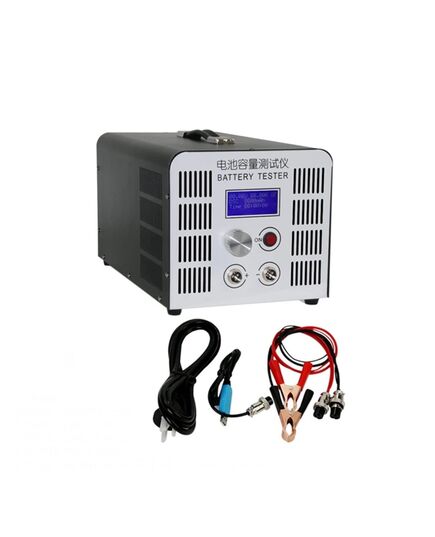

Ελεγκτής μπαταριών Zketech EBD-B10H

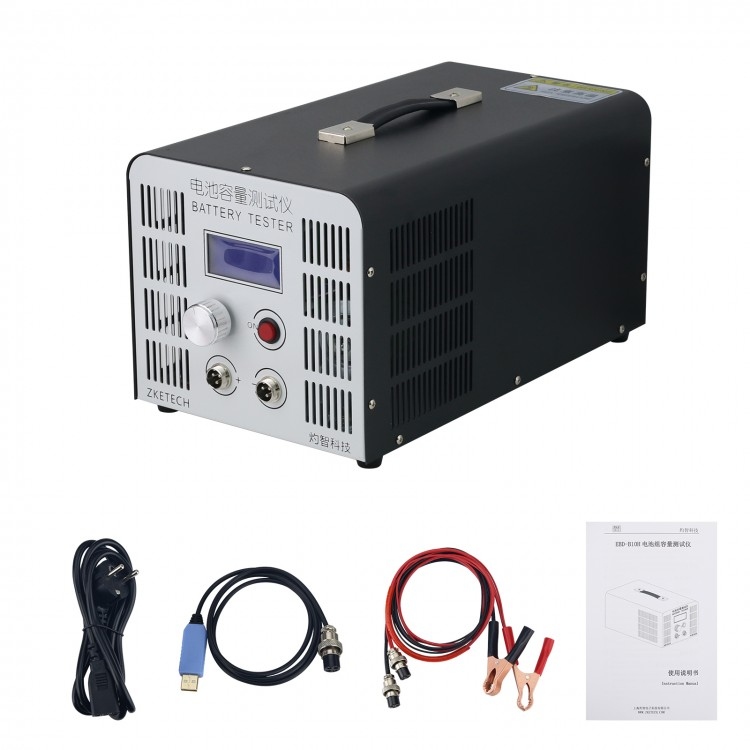

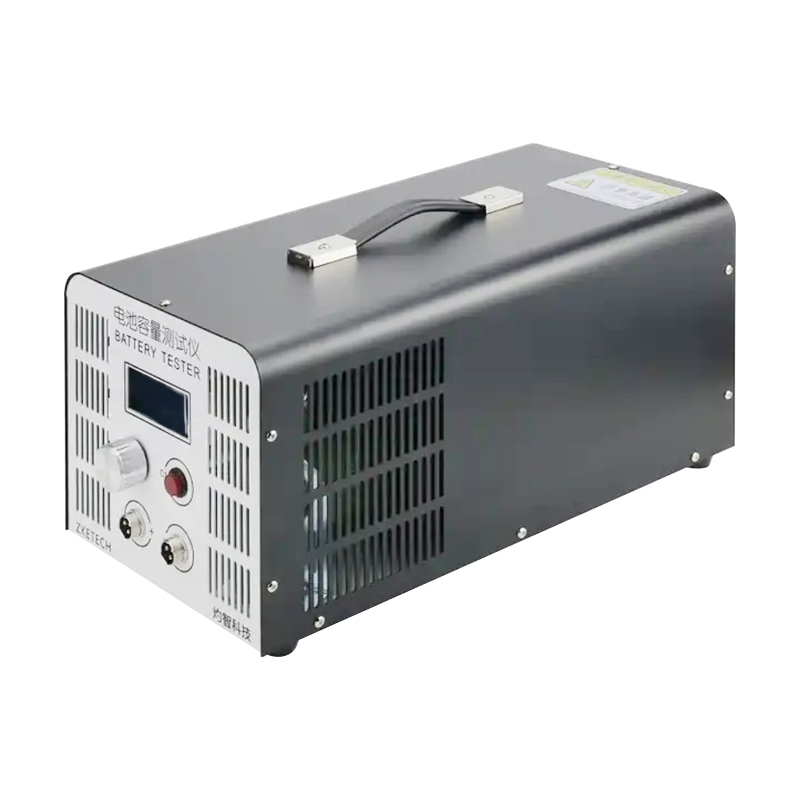

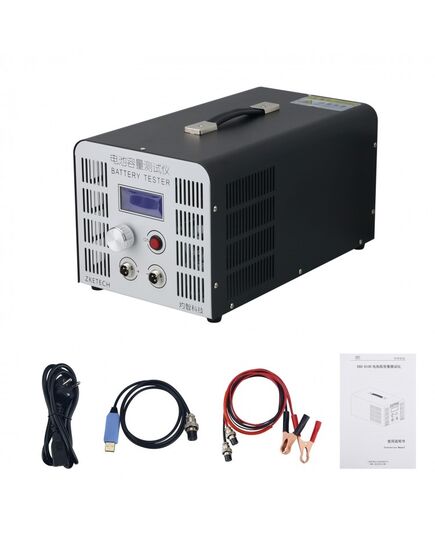

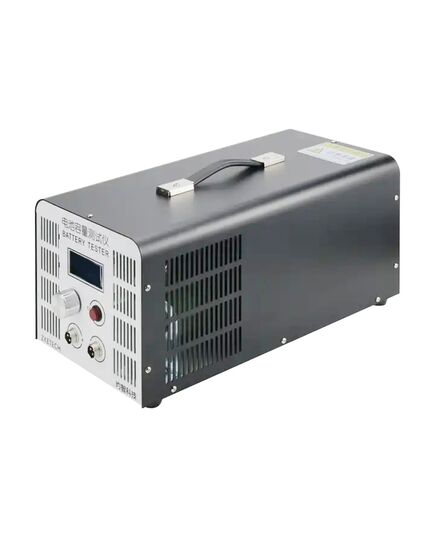

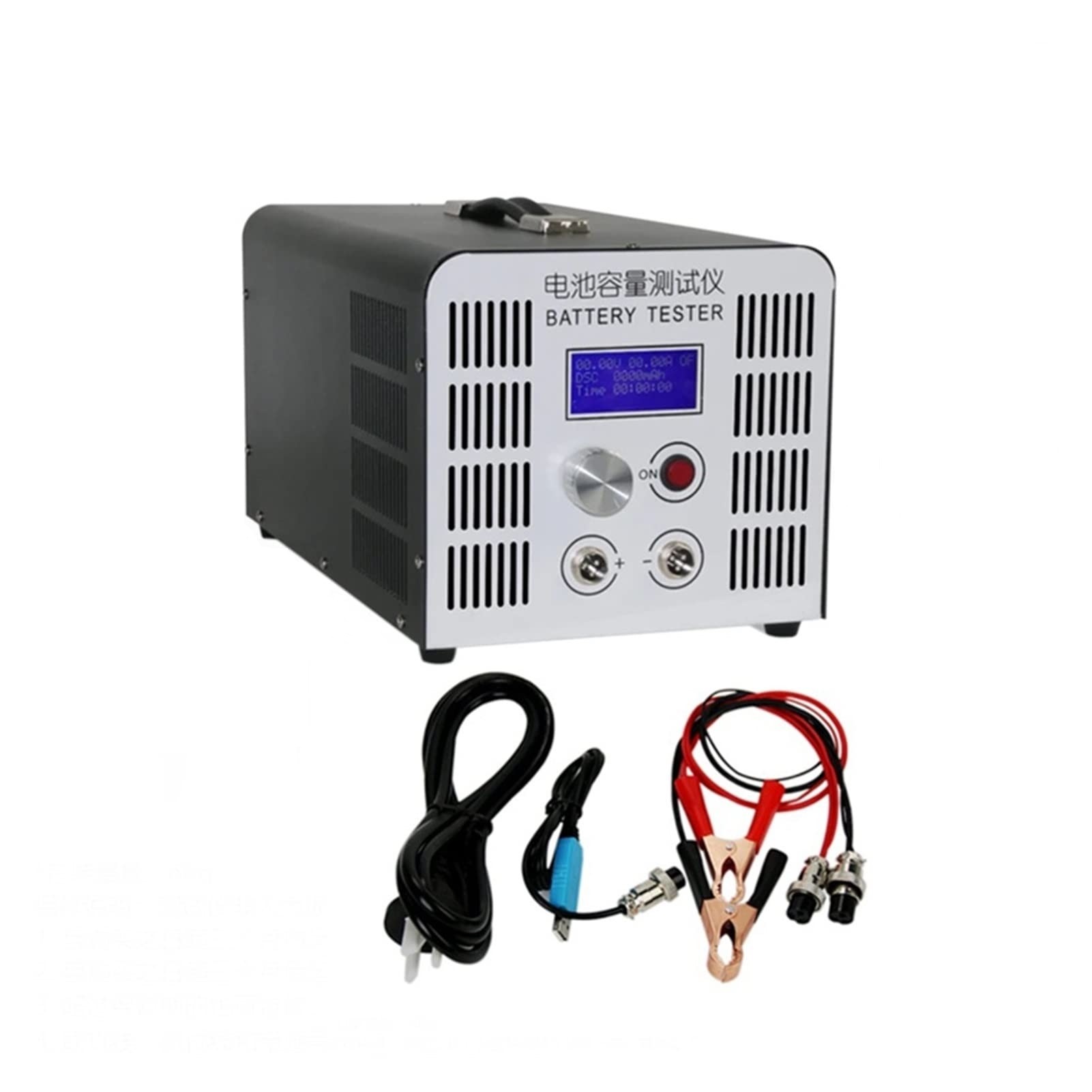

Ο ελεγκτής Zketech EBD-B10H είναι ένα επαγγελματικό μηχάνημα δοκιμών που κατασκευάζετε από την εταιρεία Zketech.

Αυτό το όργανο δοκιμών χρησιμοποιείται κυρίως για δοκιμές και αξιολόγηση μπαταριών, ειδικά για δοκιμές απόδοσης μπαταριών ιόντων λιθίου, Lifepo4 και άλλων τύπων μπαταριών.

Ο ελεγκτής EBD-B10H μπορεί να μετρήσει παραμέτρους όπως η χωρητικότητα της μπαταρίας, η εσωτερική αντίσταση, η τάση ανοιχτού κυκλώματος, η απόδοση φόρτισης και εκφόρτισης, για να αξιολογήσει την απόδοση και την κατάσταση υγείας της μπαταρίας. Χρησιμοποιείται συνήθως από κατασκευαστές μπαταριών ώστε να δοκιμάζουν με ακρίβεια τις δυνατότητες και την ποιότητα των μπαταριών που κατασκευάζουν.

Αυτή η συσκευή δοκιμών έχει τα χαρακτηριστικά υψηλής ακρίβειας, πολυλειτουργικότητας και εύκολης λειτουργίας, τα οποία μπορούν να παρέχουν ακριβή αποτελέσματα δοκιμών και να βοηθήσουν τους χρήστες να κατανοήσουν την απόδοση και την αξιοπιστία της μπαταρίας. Η χρήση του ελεγκτή EBD-B10H μπορεί να βελτιώσει αποτελεσματικά την ποιότητα παραγωγής και την απόδοση των μπαταριών και να υποστηρίξει τις εργασίες έρευνας και ανάπτυξης στον τομέα των μπαταριών.

1. Χαρακτηριστικά

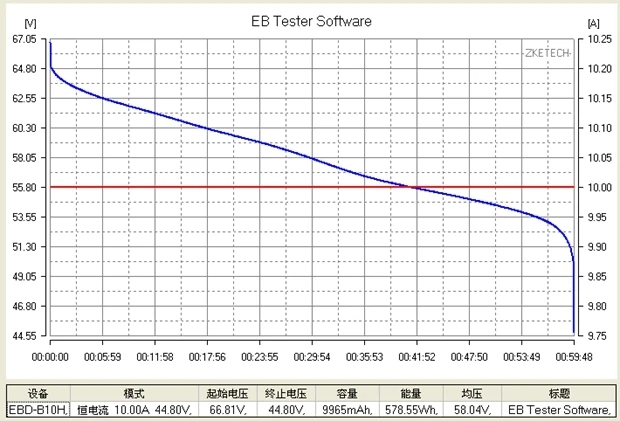

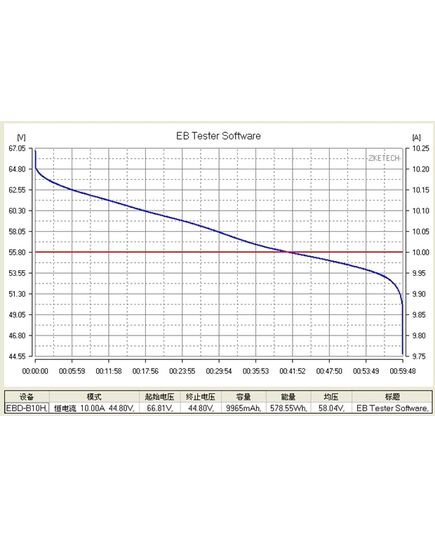

Ο ελεγκτής έχει σχεδιαστεί για δοκιμή χωρητικότητας μπαταριών 12-72V. Μπορείτε να ρυθμίσετε το ρεύμα εκφόρτισης και την τάση διακοπής. Η σύνδεση του μηχανήματος σε έναν υπολογιστή σάς επιτρέπει να διαβάζετε γραφήματα που καταγράφουν ολόκληρη τη διαδικασία δοκιμής και να έχετε πρόσβαση σε εκτεταμένες λειτουργίες.

2. Πρότυπο σύνδεσης
3. Υποδοχή μπαταρίας

Μπορείτε να συνδέσετε μπαταρίες σε δύο υποδοχές  στο μπροστινό πλαίσιο του ελεγκτή. Συνδέστε τον θετικό πόλο της μπαταρίας στην αριστερή υποδοχή και τον αρνητικό πόλο στη δεξιά.

1. Σύνδεση με υπολογιστή

Ο ελεγκτής μπορεί να συνδεθεί με έναν υπολογιστή μέσω ενός καθορισμένου καλωδίου USB-TTL (περιλαμβάνετε στην συσκευασία).

3. Οθόνη και ρύθμιση
4. Κουμπιά

SET -- κουμπί ρύθμισης (περιστρέψτε αριστερά/δεξιά και πατήστε)

ON -- έναρξη

Η πρώτη γραμμή δείχνει την τάση, το ρεύμα και την κατάσταση λειτουργίας (ON, OFF).

Η δεύτερη γραμμή δείχνει τη λειτουργία δοκιμής (DSC), την χωρητικότητα (αυτόματη εναλλαγή από 0000mAh σε 00,00 Ah, 000,0Ah).

Η τρίτη γραμμή δείχνει τον χρόνο δοκιμής (ώρα: λεπτό: δευτερόλεπτο).

Η τέταρτη γραμμή εμφανίζεται μόνο όταν ο ελεγκτής είναι συνδεδεμένος σε έναν υπολογιστή.

Λειτουργία δοκιμής: DSC - ο ελεγκτής υποστηρίζει την εκφόρτιση της μπαταρίας με σταθερό ρεύμα. Σας επιτρέπει να ρυθμίσετε το ρεύμα εκφόρτισης και την τάση τερματισμού. Η εκφόρτιση σταματά όταν η τάση φτάσει κάτω από την καθορισμένη τάση τερματισμού ή όταν τελειώσει ο καθορισμένος χρόνος δοκιμής. Όταν δείτε τη διεπαφή δοκιμής, πατήστε "ON" για να ξεκινήσετε τη δοκιμή και η λειτουργία δοκιμής εμφανίζεται ως ON. Εάν πατήσετε άλλη μια φορά, η δοκιμή σταματά και η λειτουργία δοκιμής εμφανίζεται ως OFF. Με παρατεταμένο πάτημα του κουμπιού "ON" θα συνεχιστεί η τελευταία δοκιμή (ο χρόνος και η χωρητικότητα συνεχίζονται από τις τελευταίες εγγραφές). Διακόψτε τη δοκιμή και πατήστε το κουμπί "SET" για δύο δευτερόλεπτα για να ανοίξετε τη διεπαφή ρύθμισης (αυτή η λειτουργία δεν θα είναι έγκυρη όταν ο ελεγκτής είναι συνδεδεμένος σε υπολογιστή).

β. Διεπαφή ρύθμισης

Δοκιμή εκφόρτισης:

Η πρώτη γραμμή δείχνει τη λειτουργία (DSC) και τον χρόνο (000-999 λεπτά, χωρίς περιορισμό όταν ορίζετε 0).

Η δεύτερη γραμμή δείχνει το ρεύμα εκφόρτισης και την τάση τερματισμού. Ο κέρσορας ρυθμίζεται αυτόματα στο ρεύμα και μπορείτε να τον μετακινήσετε στην επιλογή που θέλετε να αλλάξετε. Πατήστε το κουμπί "SET" για να μετακινηθείτε ένα βήμα προς τα δεξιά. Περιστρέψτε το "SET" αριστερά και δεξιά για να αλλάξετε την τιμή. Όταν ο κέρσορας βρίσκεται στην τελευταία τιμή, πατήστε το κουμπί "SET" για να επιστρέψετε στην αρχική θέση. Η τιμή θα αλλάξει αυτόματα εάν οι καθορισμένες τιμές υπερβούν το όριο. Πατήστε το κουμπί "ON" για να μεταβείτε στην επόμενη επιλογή ρύθμισης. Στη διεπαφή ρύθμισης, πατήστε το κουμπί "SET" για μεγάλο χρονικό διάστημα για να αποθηκεύσετε δεδομένα και να επιστρέψετε στη διεπαφή δοκιμής. Όταν ολοκληρωθεί η ρύθμιση, πατήστε το κουμπί "ON" για να ξεκινήσει η δοκιμή.

γ. Παραδείγματα ρύθμισης

Βήματα ρύθμισης

1. Ενεργοποιήστε τον ελεγκτή μπαταρίας.
2. Συνδέστε την μπαταρία και μπορείτε να διαβάσετε την τάση της μπαταρίας στη διεπαφή δοκιμής στην οθόνη.
3. Πατήστε το κουμπί "SET" για περισσότερο από δύο δευτερόλεπτα για να ανοίξετε τη διεπαφή ρύθμισης.
4. Ορίστε τις τιμές δοκιμής.
5. Πατήστε το κουμπί "SET" για περισσότερο από δύο δευτερόλεπτα για να επιστρέψετε στη διεπαφή δοκιμής.
6. Πατήστε το κουμπί "ON" για να ξεκινήσετε τη δοκιμή.
7. Όταν ολοκληρωθεί η δοκιμή, διαβάστε τα αποτελέσματα της δοκιμής στην οθόνη.
8. Αφαιρέστε την μπαταρία πριν απενεργοποιήσετε τον ελεγκτή.

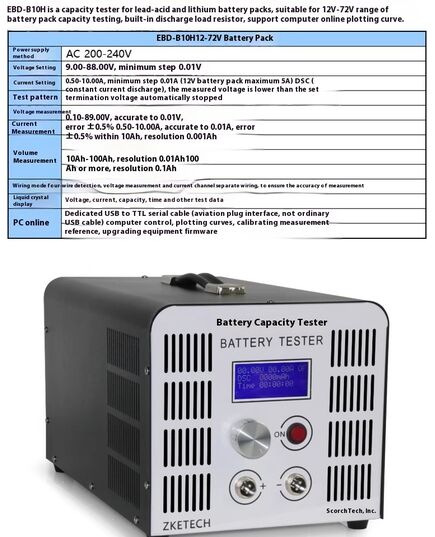

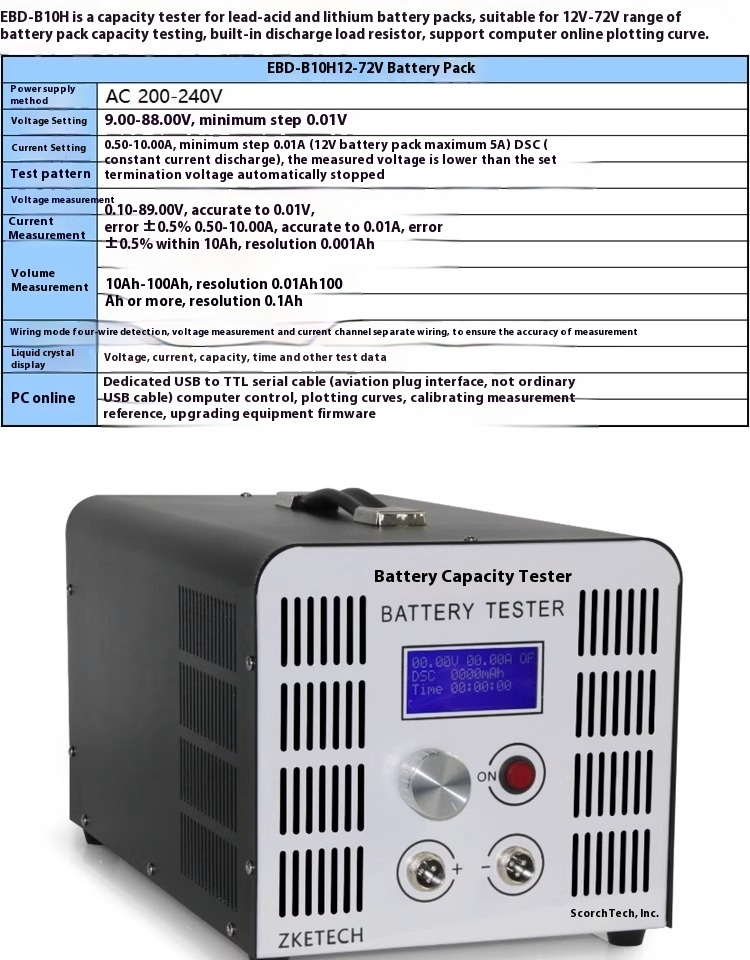

Τεχνικά Χαρακτηριστικά

Input power AC 100-240V

Voltage setting range 9.00-88.00V, stepper 0.01V

Discharge current range 0.50-10.00A, stepper 0.01A (to discharge battery packs lower than 24V the max current is 5A)

Voltage measurement 0.10-89.00V, stepper 0.01V, ±0.5%

 Current measurement 0.50-10A, stepper 0.01A, ±0.5%

 Capacity detection < 10Ah, 0.001AH; 10-100Ah, 0.01Ah; > 100Ah, 0.1Ah

Test mode DSC

 The tester can discharge the battery packs at a constant current and it stops automatically when the testing voltage reaches below the set value.

Four lines

Voltage and current channels separated for high test accuracy

LCD display voltage, current, time, capacity, and etc.

PC connection

The tester can connect to a computer through a designated USB-TTL cable

for more functions, like graphs, calibration, firmware upgrade, and test circulation.
